型號：BT-X50
超重型旋轉激光打標、刻度激光打標、高精度旋轉激光打標、數控回轉激光打標
1、設備簡介：

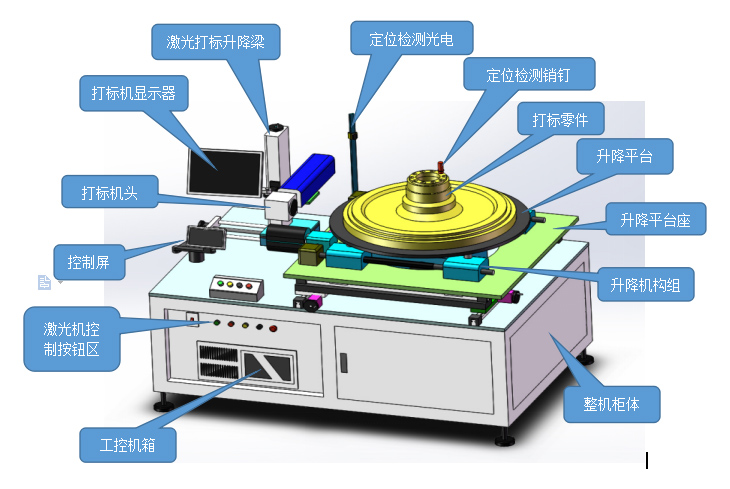

（1）通過升降電機把升降平臺升到指定高度，放上待打標零件，使用前后調節手輪和左右調節手輪，把待打標零件的中心孔與中心定位導柱對正，降低升降平臺使待打標零件完全脫離升降平臺落在數控回轉臺上（配置套筒一個，以適應不同直徑產品）。另配置壓緊螺母一套，在產品落到工作臺上后，把壓緊螺母固定于芯軸上壓緊。
（2）在零件定位孔上插入定位檢測銷釘，啟動定位檢測光電與高精密光柵數控回轉工作臺配使用，待自動找到打標原點后停止。
（3）啟動打標按鈕完成打標
（4）升起平臺，取下零件，結束打標
（5）為保證安全生產，整套設備設有安全防護欄，
（6）防護欄入口處裝有安全光柵，激光打標工作時，如有人進入會自動啟動設備報警，提示注意安全。
2、光纖激光器特點：
光纖激光器采用多模泵浦光與具有單模纖芯的雙包層光纖的耦合技術，得到全加固側面并行泵浦光纖激光器，其主要特點：
（1）光束質量好，TEM00單模輸出，準直后光束直徑10mm，M2<1.3，光束發散角0.24mrad；
（2）經聚焦后，光斑直徑小，工作點的峰值功率密度非常高（109W/cm2非常適合于進行
（3）精細打標、打孔等應用）。
（4）脈沖重復頻率高（1KHz到100KHz）；非常適合于高速打標。
（5）采用免維護的主振蕩功率放大技術和種子光源脈沖產生技術；高可靠性，平均無故障工作時間在10萬小時以上（理論值）?？?4小時連續運行，免維護，節約維護和運行成本，大幅度提高用戶的投入產出比。
（6）非常高的整體電光轉換效率，無體積龐大的電源系統。
3、整機性能介紹：
BETTER LASER 光纖激光打標機由控制系統、計算機控制系統、光學系統、冷卻系統、旋轉工作臺等、防護裝置等組成。
（1）控制系統
控制系統控制整臺設備的運行，包括對光學系統部件、冷卻系統的供電及控制，旋轉系統的控制等。
（2）計算機控制系統
· 計算機控制系統包括計算機、D/A轉換接口電路和打標控制軟件。D/A轉換接口電路將計算機發出的數字信號轉換為模擬信號，驅動光學系統部件按照打標控制軟件所設定的參數動作，發出脈沖激光，從而將所要標記的內容精確地刻蝕在加工物件表面。
· 我公司定制的打標控制軟件以WINDOWS 為操作平臺，全中文界面，可兼容AUTOCAD、CORELDRAW、PHOTOSHOP、CAXA等多種軟件輸出的文件，可進行條形碼、二維碼、圖形文字等打標，支持PLT、PCX、DXF、BMP等文件格式，直接使用SHX、TTF字庫，能夠自動編碼，打印序列號、批號、日期等。
（3）光學系統
· 光學系統包括激光器、擴束鏡、振鏡掃描系統和聚焦透鏡等部件。
· 激光器輸出的激光束照射在振鏡掃描系統的一組反射鏡片上，這兩塊可以偏轉的鏡片分別夾持在兩個精密檢流電機（振鏡）上，當振鏡受到計算機電壓信號的驅動發生動作時，帶動兩反射鏡片轉動，從而實現激光束的偏轉，偏轉后的激光束照射在被加工物件上的不同位置，在物體表面形成預先設定的圖形或文字。
· 光學系統關鍵部件均采用進口優質品牌產品，精度高、速度快、性能穩定，可以滿足長時間連續工作的要求。
（4）冷卻系統
光纖激光噴碼機冷卻系統采用簡便的風冷方式，冷卻系統保障光學系統長期、穩定工作。
（5）旋轉系統
采用數控回轉工作臺，旋轉精度高。實現產品邊打邊轉。
